مراحل ساخت جرثقیل



پروسه ساخت جرثقيل سقفي در فازهاي جداگانه به شرح زير انجام ميگيرد:



1.     خريد از خارج: بالابر (ترولي) از شرکتهای اروپائی چون Verlinde فرانسه يا Street انگلستان تامين خواهد شد.

2.     خريد از داخل

o       موتور گيربکسهاي طولي SEW

o       ورق

o       مواد چرخ

o       بلبرينگ

o       اتصالات پيچ و مهره

o       رنگ

o       خط برقرسان طولي و متعلقات (Bus Bar)

o       خط برقرسان عرضي و متعلقات (C-Rail)

o       کابل

o       کليد فرمان

o       ليميت سوييچ



3.     طراحي و ساخت داخل و نصب



برداشت از سايت

طراحي و تهيه نقشه General Arrangement

اخذ تاييديه نقشه General Arrangement

تهيه نقشه­هاي اجرايي

پل

راهرو

کلگي

چرخ

برق

برقرسان

نصب



¬   بسياري از کارها به صورت موازي انجام مي­شوند.

¬   تميزکاري و رنگ آميزي پس از اتمام جوشکاري ها انجام خواهند شد.

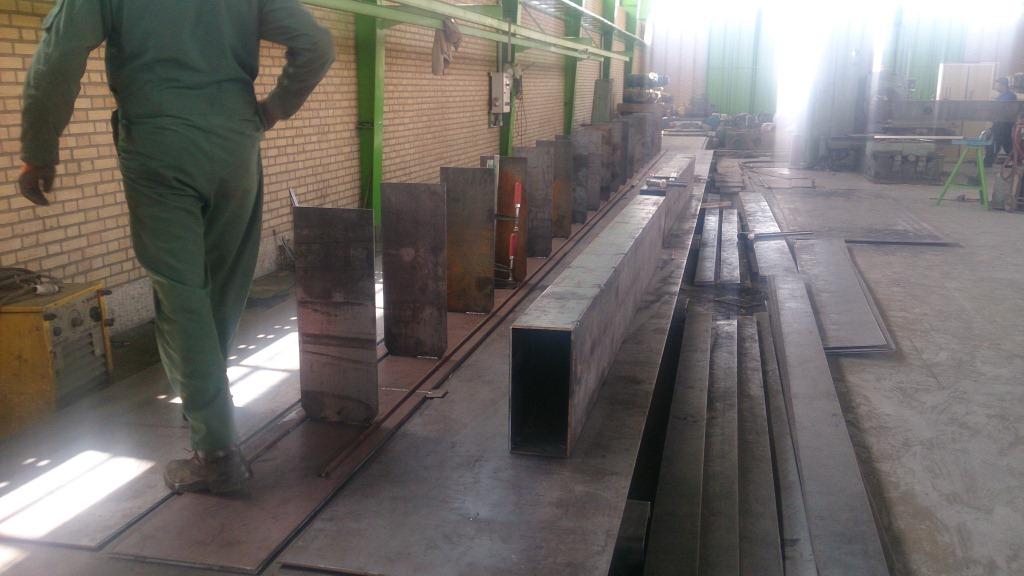

پروسه ساخت پل

1

خريد ورق

2

برشکاري سرد

3

سرسازي ورقها و پخ کاري مطابق نقشه

4

تسمه سازي بال بالا و پايين

5

تسمه سازي جان

6

جوشکاري هادي جان (چهار پهلو) بر روي بال

7

تنظيم ديافراگم بر روي بال بالا

8

مونتاژ جان به ديافراگم ها و بال بالا و مونتاژ به صورت U

9

مونتاژ بالا پايين بر روي U مونتاژ شده و تشکيل Box پل

10

جوشکاري طولي بال به جان

11

سر سازي پل

12

مونتاژ پل و کلگي و تنظيم دهانه و قطري بودن و لول چرخها

13

جوشکاري تجهيزات جانبي برقرسان و راهرو

14

تميزکاري پل ساخته شده

15

رنگ­آميزي

کنترل کيفيت ابعادي و جوشکاري در تمام مراحل اجرا خواهد شد.



پروسه ساخت راهرو

1

ساخت تجهيزات مسير عبور نفرات

2

ساخت تجهيزات نرده

3

سوراخکاري و تنظيم اتصالات پيچي

4

جوشکاري اتصالات رابط به پل

5

مونتاژ اتصالات پيچي به اتصالات جوشکاري شده

6

انجام تنظيمات

7

شماره گذاري قطعات پيچي

8

دمونتاژ تجهيزات و تميزکاري

9

رنگ آميزي

کنترل کيفيت ابعادي و جوشکاري در تمام مراحل اجرا خواهد شد.



پروسه ساخت کلگي

1

خريد ورق

2

برشکاري سرد

3

پخ کاري مطابق نقشه

6

جوشکاري هادي جان (چهار پهلو) بر روي بال

7

تنظيم ديافراگم بر روي بال بالا

8

مونتاژ جان به ديافراگم ها و بال بالا و مونتاژ به صورت U

9

مونتاژ بالا پايين بر روي U مونتاژ شده و تشکيل Box پل

10

جوشکاري طولي بال به جان

11

سوراخکاري محل چرخ و محل نشيمن فلنج

12

جوشکاري فلنج

13

مونتاژ مجموعه چرخ، شفت و بلبرينگ

14

مونتاژ درپوش کلگي

15

مونتاژ پل و کلگي و تنظيم لول چرخها و کنترل قطري بودن

16

تميزکاري

15

رنگ­آميزي

کنترل کيفيت ابعادي و جوشکاري در تمام مراحل اجرا خواهد شد.




پروسه ساخت چرخ

1

خريد مواد چرخ بر اساس مشخصات طراحي

2

تراشکاري

3

تهيه بلبرينگهاي مورد نياز و مناسب

4

جوشکاري فلنج چرخ بر روي کلگي

5

مونتاژ مجموعه چرخ، شفت و بلبرينگ

کنترل کيفيت ابعادي و تلورانسهاي مورد نياز چرخ در تمام مراحل اجرا خواهد شد.



پروسه برق

1

تهيه تجهيزات مورد نياز تابلو بر اساس تعهدات قراردادي

2

مونتاژ قطعات بر روي سيني

3

سيم کشي قطعات و اجراي ملزومات

4

اجراي ليبل قطعات و شماره سيم ها

5

مونتاژ سيني درون تابلو

6

مونتاژ تابلو بر روي پل

7

دمونتاژ تابلو جهت حمل

کنترل کيفيت و ملزومات برق در تمام مراحل اجرا خواهد شد.





پروسه ساخت برقرسان

1

ساخت تجهيزات جانبي برقرسان

2

سوراخکاري هاي مورد نياز

3

جوشکاري قطعات به سازه پل و کلگي

4

نصب پايه تابلو

5

مونتاژ تابلو برق و دمونتاژ آن

6

تميزکاري و رنگ آميزي

کنترل کيفيت در تمام مراحل اجرا خواهد شد.

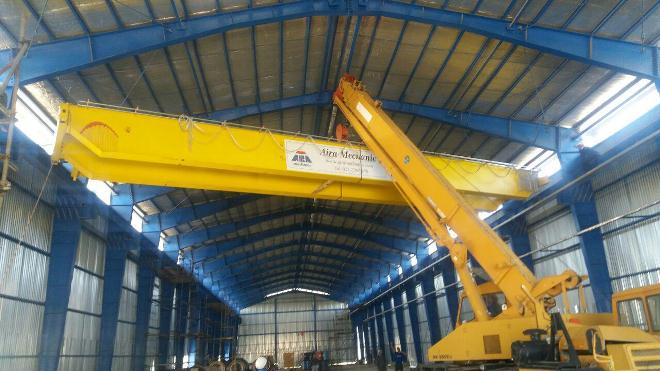

نصب

1

کنترل لول تيرهاي حمال

2

کنترل دهانه سالن

3

نصب ريلهاي طولي

4

نصب خط برق طولي

5

مونتاژ پل و کلگي و تنظيم دهانه و …

6

نصب موتورهاي طولي

7

نصب C-rail و ساير متعلقات برقرسان عرضي

8

کابل کشي جرثقيل

9

نصب جرثقيل با کمک جرثقيل کاميوني

10

نصب بالابر با کمک جرثقيل کاميوني

11

سربندي موتورها و ساير المانهاي کنترلي و قدرتي

12

راه اندازي جرثقيل

13

اجراي تنظيمات نهايي

14

تست بر اساس ملزوات استانداردي

15

آموزش اپراتوري

16

تحويل دهي جرثقيل

کنترل کيفيت در تمام مراحل اجرا خواهد شد.
