تعیین کلاس کاری جرثقیل

  • تعريف مشخصه كلاس كاري جرثقيل

در تاريخ 1995 اتحاديه اروپا قانوني را به تصويب رساند که به موجب آن کليه سازندگان ماشين آلات ملزم به رعايت ضوابط استانداردهاي ملي و منطقه اي معين گرديدند. مطابق با آن تعيين گروه (کلاس) کاري متناسب با شرايط کارکرد ماشين مربوطه در اولويت قرار گرفت.

عطف به استاندارد FEM 9.511 (اتحاديه اروپايي تجهيزات انتقال مواد)  و FEM 1.001 (ويرايش جديد 1998) و ISO وBS.466:1984 وCMAA ، براي بهترين عملكرد اقتصادي در خريد جرثقيل نياز به تعيين كلاس كاري، با لحاظ نمودن شرايط محيطي کارکرد، طيف باربرداري، عوامل ديناميکي مي‌باشد. كلاس كاري تعيين مي‌كند كه براي هدف و كار دلخواه خريدار كدام گروه از جرثقيل‌ها مناسب هستند.

هر گونه انتخاب كلاس پايينتر و يا بالاتر از رژيم مورد نياز غير اقتصادي مي‌باشد. زيرا، انتخاب كلاس پايينتر موجب پايين آوردن هزينه خريد مي‌شود ولي هزينه تعمير و نگهداري را بالا مي‌برد. همينطور انتخاب كلاس بالاتر، موجب كاهش هزينه ثانويه مي‌شود، اما هزينه اوليه (خريد) را به طور چشم گيري بالا مي‌برد.



  • در تعيين كلاس كاري مي‌بايست به دو عامل زير توجه كرد:



1-Operating time group  (ميزان کارکرد کلي جرثقيل)

L1-light duty

2-Load spectrum  (طيف باربرداري)

L2-Medium duty

L3-Heavy duty

L4-Very heavy duty



1-   Operating Time Group: به نوعي بيانگر زمان كاركرد و يا تعداد دفعات كاركردن جرثقيل در يك بازه زماني مشخص (مثل ساعت و يا روز) مي‌باشد.

2-   Load Spectrum: بيانگر نوع كاربري و استفاده از جرثقيل در زمان استفاده از آن مي‌باشد كه هر يك از انواع كاربري آن به صورت زير مي‌باشد.

ü      Light: تجهيزات به ندرت تحت بار بيشينه (بار نامي) خود قرار مي‌گيرند، اغلب تحت بارهاي سبك هستند.

ü      Medium: تجهيزات گاهي تحت بار نامي قرار مي‌گيرند و اغلب تحت بار سبك هستند.

ü      Heavy: تجهيزات به دفعات تحت بار نامي و بارهاي سبكتر قرار مي‌گيرند.

ü      Very heavy: تجهيزات اغلب تحت بار نامي كار مي‌كنند.

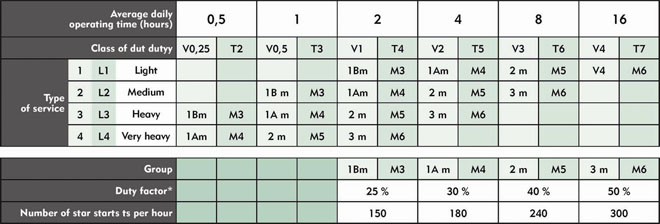

v     در تعيين گروه كاري دو عامل كه بسيار حائز اهميت مي‌باشند %ED و  Start/h است.

·         %ED: Duty factor، مشخصه‌اي است از زمان كاركرد مفيد موتور و با افزايش كلاس كاري، افزايش مي‌يابد.

  • Start/h: No. of start per hour، بيانگر تعداد Startها در يك ساعت مي‌باشد كه با افزايش كلاس كاري افزايش مي‌يابد.

  • براي درك بهتر اهميت كلاس كاري مي‌توان اينگونه بيان كرد كه اگر از نظر كلي (نه از نظر عملي) بخواهيم تفاوت كلاس‌ها را بيان كنيم، مي‌توان گفت كه هر كلاس با كلاس قبلي به اندازه 25% در تناژ بالابري تفاوت دارد. (مثلا 2m))10 ton مي‌تواند با شرايط خاصي در (1Am) 12.5 ton كارآيي داشته باشد) اما عامل تعيين كننده و بسيار مهم توجه كردن به ED% و Start/h موتورها مي‌باشد كه نبايد آنرا ناديده گرفت.

  • هم ارزي كلاس‌هاي FEM و ISO و CMAA:

    با توجه به نحوه کدگذاري، كلاسهاي ISO وFEM و CMAA با هم ارتباط زير را دارند:


ISO

CMAA

FEM

M3

A

1Bm

M4

B

1Am

M5

C

2m

M6

D

3m

M7

E

4m

M8

F

5m


Classification of Mechanism to FEM 9.511
Nominal hoisting speed     Dead load
[m/min] [ kg ]
Useful or partial loads :
Cycles No Load ( i ) Distance (i) Cycles / day
( i ) [ kg ] [ m ]
1 ............ ............ ............
2 ............ ............ ............
3 ............ ............ ............
4 ............ ............ ............
5 ............ ............ ............
6 ............ ............ ............
7 ............ ............ ............
8 ............ ............ ............
9 ............ ............ ............
10 ............ ............ ............
Distance (i) = Distance the load (i) is moving during this cycle (i)
Do not forget distances (i) without load ( Load (i) = 0 )
